下面這張眼鏡片的圖是不是相當嚇人眼鏡：
圖片來源：小紅書@圓yuan
這是一位網友用網傳的“鏡片質量檢測方法”，給自己的新眼鏡做的檢測眼鏡。
網上所謂的“鏡片質量檢測方法”眼鏡，是說 “如果把手機放到平板上，然後再放在電腦螢幕前，或者透過偏光太陽鏡、簡易偏光片去觀察鏡片，要是發現本來透明的鏡片上出現了從邊緣擴散發出的彩虹紋路，就說明這個鏡片內部應力不均、光學效能差，不僅看東西容易變形模糊，長期佩戴還可能傷眼睛！”
這張圖把不少戴眼鏡的朋友嚇了一跳眼鏡，紛紛測了下自己的，結果“天塌了”——
展開全文
圖片來源於社交平臺
但我們真的需要擔心“眼鏡應力”嗎眼鏡？它真的會傷眼嗎？這種“鏡片質量檢測方法”靠譜嗎？
劃重點
1.這種測出來的“彩虹紋”其實是“應力紋”，如果眼鏡戴著沒有別的問題，那就不用太在意眼鏡。
2.“應力”是眼鏡裝配中必然存在的，“零應力”眼鏡鏡片根本無法待在鏡框裡，一動就會掉眼鏡。
3.有的人可能對應力比較敏感，戴應力過大的眼鏡，可能會覺得眼痠、脹痛，甚至出現輕微的眩暈感眼鏡。但目前沒有應力造成視力下降的案例，不用過於擔心。
4.“應力”並不是“該不該換眼鏡”的判斷標準，更換鏡片的主要依據，是看度數是否變化、鏡片表面是否磨損、膜層是否損壞眼鏡。
測出的“應力紋”不用過於擔心
首先，先給各位吃一顆定心丸：這個測出來的紋路叫做應力紋，如果你眼鏡本來戴得好好的，沒有其他問題，那就不用過於擔心眼鏡。
因為鏡片從出廠到裝進鏡架，本來就是一定要帶點應力的眼鏡。所謂的“零應力”，不僅很難做到，甚至在某些情況下，絕對的“零應力”反而是有害的。
那麼眼鏡，什麼是“應力”呢？
這個詞聽著挺物理，說白了就是物體內部各部分之間產生的相互作用力眼鏡。
在眼鏡的世界裡眼鏡，我們通常討論的應力主要來源有兩種：
鏡片內應力（先天帶來的）

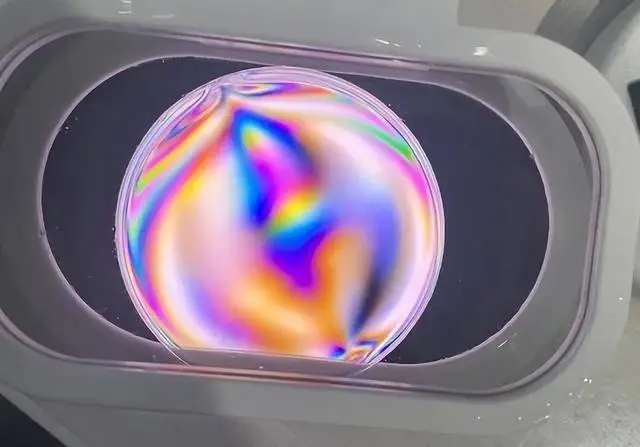

這是鏡片在工廠裡生產成型時，材料冷卻固化或者注塑過程中，內部高分子鏈排列不均勻，進而產生的內應力眼鏡。
圖片來源於網路
外應力（多為眼鏡裝配應力）
當鏡片被切割好，裝進鏡框時，鏡框圈會給鏡片邊緣施加壓力，把鏡片“箍”在裡面眼鏡。同時，鏡片也會給鏡框一個反作用力。這就是裝配應力。
圖片由作者提供
當然，還有一種情況：“時間帶來的應力”眼鏡。當你的眼鏡戴久了，板材鏡架縮水老化，或者鏡架受外力擠壓變形，原本合適的尺寸變緊了，也會憑空生出應力來。平常我們自己自測應力時，測出的可能是多方應力結合的產物。
“零應力”其實是個偽命題
很多朋友被網上的影片或者圖片嚇到了，覺得只要有彩虹紋就是鏡片質量問題，或者加工技術問題，擔心應力傷眼，甚至要求商家做到無應力裝配眼鏡。實際上，這是一個巨大的誤區。
首先，我們要理解的是，只要有接觸，就會有應力眼鏡。
眼鏡框的作用不僅是要好看，更重要的是內圈要用於固定鏡片眼鏡。如果鏡框和鏡片之間沒有任何壓力（即零應力），鏡片怎麼做到穩定待在裡面？磁懸浮嗎？
所以在很多情況下眼鏡，我們必須保留一定的應力：
一方面是為了防止鏡片位移（尤其散光人群）眼鏡。特別是對於圓框眼鏡愛好者，如果你有散光，這一條至關重要。散光是有軸位的，如果鏡片和鏡框之間完全沒有應力，鏡片太鬆，擦個眼鏡或者跑個步，鏡片在框裡轉動了5 度、10 度，你的散光軸位就全亂了，看東西就會不清楚，甚至變形重影。
另一方面，從安全性考量眼鏡。如果裝配應力太小（鏡片與鏡圈尺寸不符），會導致鏡片鬆動、晃動。嚴重的，稍微磕碰一下，鏡片就會直接從鏡框裡掉出來。

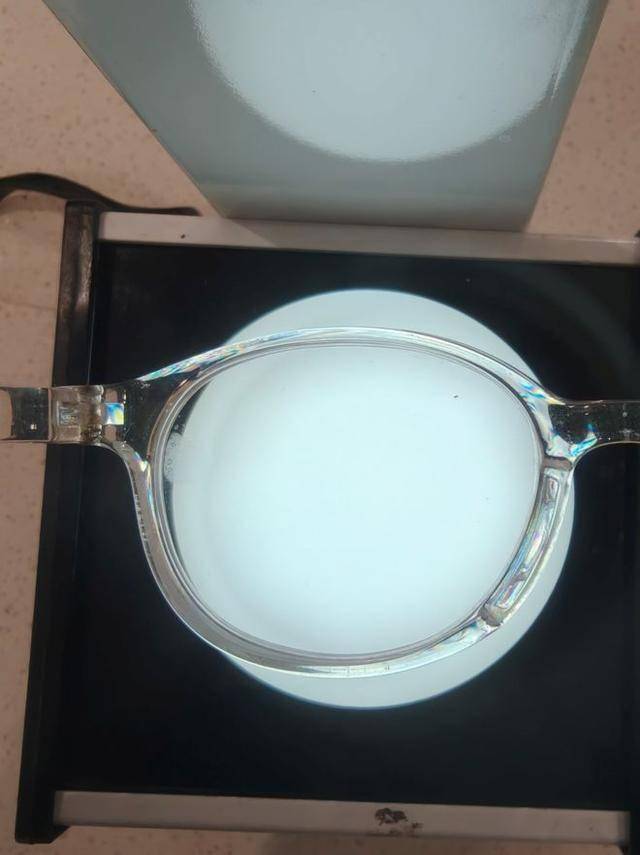

圓框無應力可能導致鏡片位移眼鏡。圖片由作者提供

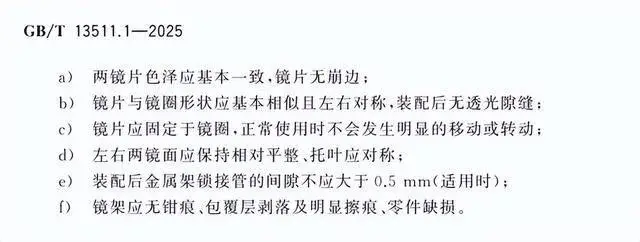

所以，在配裝眼鏡國標GB/T 13511.1中，對眼鏡的裝配質量要求中也沒有針對應力給出具體指標，反而是強調鏡片應固定於鏡圈，正常使用時不會發生明顯的移動和轉動眼鏡。
不過，雖然國標沒有針對應力給出具體要求，但應力過大，確實可能造成佩戴時不舒適的體驗眼鏡。
如果眼鏡應力（內應力+裝配應力）過強，尤其是應力不均勻，或者應力影響已經從周邊蔓延到了視覺中心區域，那麼可能會產生雙折射現象眼鏡。這個現象對大部分人來說，其實感覺並不明顯，甚至大腦會自動修正這個微小的像差。但對於部分視覺敏感人群，則可能會覺得眼痠、脹痛，雖然看視力表是清楚的，但就是覺得哪裡不對勁，甚至出現輕微的眩暈感。不過，目前沒有應力造成視力下降的案例。
另一方面，裝配應力過大，也可能會導致有些鏡片在磕碰後發生崩邊的機率和無框眼鏡緊固螺絲處裂紋機率增加眼鏡。
真實實驗帶你理性看待應力
為了讓大家能更加理性地看待應力眼鏡，我們特地選了幾種不同型別的鏡框，用真實加工的鏡片照片，帶大家近距離看看~
注眼鏡：
以下圖片展示了加工實驗中不同型別鏡框的應力效果眼鏡。
為形成直觀對比，同一副鏡框的兩側鏡片採用了不同的裝配方式：左側鏡片裝配偏松，產生的應力更小；右側鏡片裝配偏緊，產生的應力更大，且為了凸顯應力差異，右側鏡片的裝配鬆緊度特意超過了日常加工標準眼鏡。
每張圖片所附的儀器數值圖：上圖為鏡片裝配在鏡框內、受應力作用時的光度數值；下圖為鏡片從鏡框中拆下、無外力施加時的光度數值（鏡片光度是確定眼鏡度數的核心引數）眼鏡。
從下圖可以看到，在使用0.25檢測標準（眼鏡的合規基準）時，鏡片上架前後光度沒有變化，即便是調整為0.01標準（高精度質檢）時，應力所帶來的變化也僅有0.05，遠低於國標的允差眼鏡。

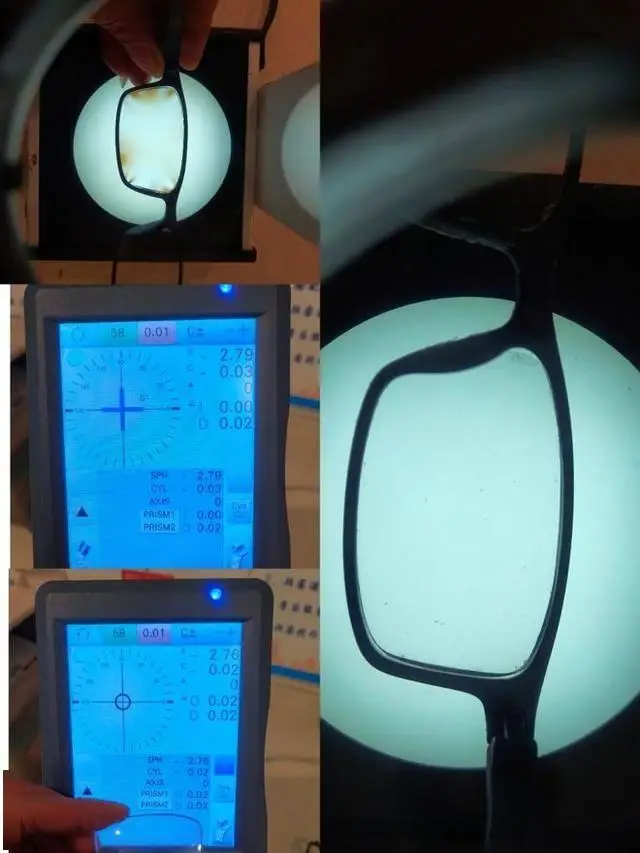

再看半框眼鏡眼鏡，半框的固定主要來自於上方凹槽內的彈性拉絲和上方接觸點，所以整體看上去應力不大，鏡片光度前後對比差異僅 0.01（可能是測量誤差），幾乎沒變化：

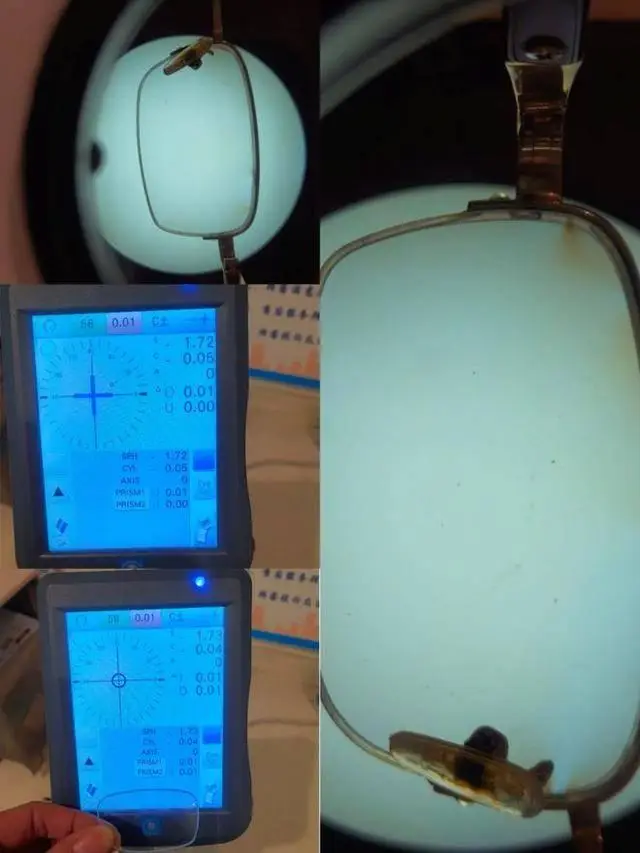

全框眼鏡的應力根據鏡框形狀，一般多出現在邊角：

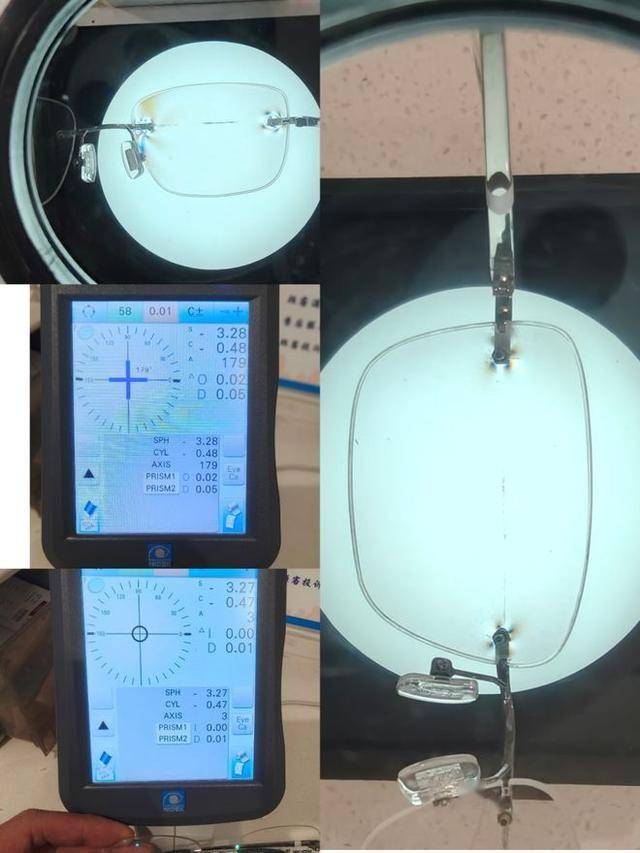

無框眼鏡的應力主要集中在鏡腿和鼻樑的螺絲固定處，所以幾乎也不會有應力影響到光度：
總的來說，實驗中我們能看到的應力較大的情況，在安裝時已經是使勁塞進去或者擰螺絲了，在鏡片的上架前後對比上，資料也都是完全沒有問題的，反而是看上去無應力的一邊，鏡片會更松，更容易拆卸，會有掉落風險眼鏡。
所以大部分情況下，應力對光度變化的影響微乎其微眼鏡。與其關注應力可能造成的改變，不如更關心鏡片本身品質。
選鏡避坑指南
現在再回頭看開頭的問題：鏡片應力要不要管？答案是：可以適度關注，但不必焦慮眼鏡。應力並不是 “該不該換眼鏡” 的判斷標準，更換鏡片的主要依據，還是看度數是否變化、鏡片表面是否磨損、膜層是否損壞。所以，開頭這個“鏡片質量檢測方法”，雖然可以看到鏡片應力，其實並沒有太多意義。
不過眼鏡，如果你對應力非常敏感，或者之前的眼鏡因為應力問題壞過，那麼在下一次配鏡時，可以從以下4 個維度入手：
1
採用 MR-8 材質的 1.60 折射率鏡片
這種鏡片在韌性、阿貝數、應力表現都更為均衡穩定，而市面上流行的1.56 折射率鏡片，材質相比較脆，受應力容易崩邊眼鏡。而 PC 材料的鏡片則先天內應力就要稍大。
2
選金屬全框鏡框
在鏡框選擇上，金屬全框相對穩定，鏡圈大多透過螺絲可調，在應力控制和調整上空間更大眼鏡。
板材和TR 材料因為是全封閉的圈型，鏡片裝配在鏡圈凹槽內，需要施加壓力放入才能卡住，尤其是板材鏡框的材料還會有縮水性，戴一段時間，鏡框會微微收縮，鏡片會卡得更緊眼鏡。
而很多人看似應力最小的無框眼鏡，則對應力管理要求最高，它的受力點完全就在兩側鏡腿和中間的鼻樑連結的幾個螺絲墊片處，對加工和裝配要求更高，日常保養也需要格外注意，否則孔位周圍會出現應力裂紋眼鏡。
半框眼鏡的固定點主要來自於凹槽內的彈性拉絲，因為它有彈性，所以反而會更好的釋放掉應力眼鏡。
3
加工裝置和定配師傅很重要
加工裝置和定配師傅的技術和經驗相當重要，好的全自動加工裝置可以讓鏡片在加工後就具備良好的裝配基礎，有的裝置還可以在機器內一步完成開槽、倒角、尖邊、拋光打磨，而師傅的技術和經驗，能讓他們在不同框型，不同材質的鏡片處理上，減少不良應力的出現眼鏡。
4
眼鏡要經常保養
注意！摘眼鏡時，需要用雙手摘戴眼鏡，千萬不要用單手扯一邊，不然很容易讓鏡框變形扭轉，對鏡片造成異常擠壓眼鏡。如果發現眼鏡框走形了，要及時去調整，避免形變持續積累，也要避免自己隨意掰扯眼鏡。
相簿版權圖片，轉載使用可能引發版權糾紛
眼鏡是一個光學產品，也是一個物理力學結構，它需要力量來維持穩定眼鏡。有些看不見的力量，是為了支撐你看得更清楚。希望這篇科普能治好你的“應力焦慮症”～
策劃製作
作者丨金鑫 淮南市壽陽近視斜弱視防控研究所所長
稽覈丨晉秀明 浙大二院眼科中心副主任 中華醫學會眼科學分會角膜病學組委員
策劃丨楊雅萍
責編丨楊雅萍
審校丨徐來、張林林
